İhtiyaç
Plastik parçanın genel şekli, ön ve arka çentiklerinin yeri ve ölçüsü ile ızgara bölgesi her parçada kontrol edilmeli; hatalı parça bir sonraki aşamaya geçmeden ayrılmalıydı.
Çözümümüz
İstasyondaki kameralar aynı parçayı farklı açılardan görür ve üç ayrı kontrol yapar: parçanın şekli, ön ve arka çentiklerin yeri ve ölçüsü, ızgara bölgesinin durumu. Kendi geliştirdiğimiz yazılım bu sonuçları birleştirip her parça için OK/NOK kararı verir ve sonucu PLC'ye gönderir.
Operatör çalışılan ürünü ekrandan seçer; sağlam ve hatalı parçaların görüntüleri kaydedilir, üretim, OK ve NOK sayaçları ekranda izlenir.

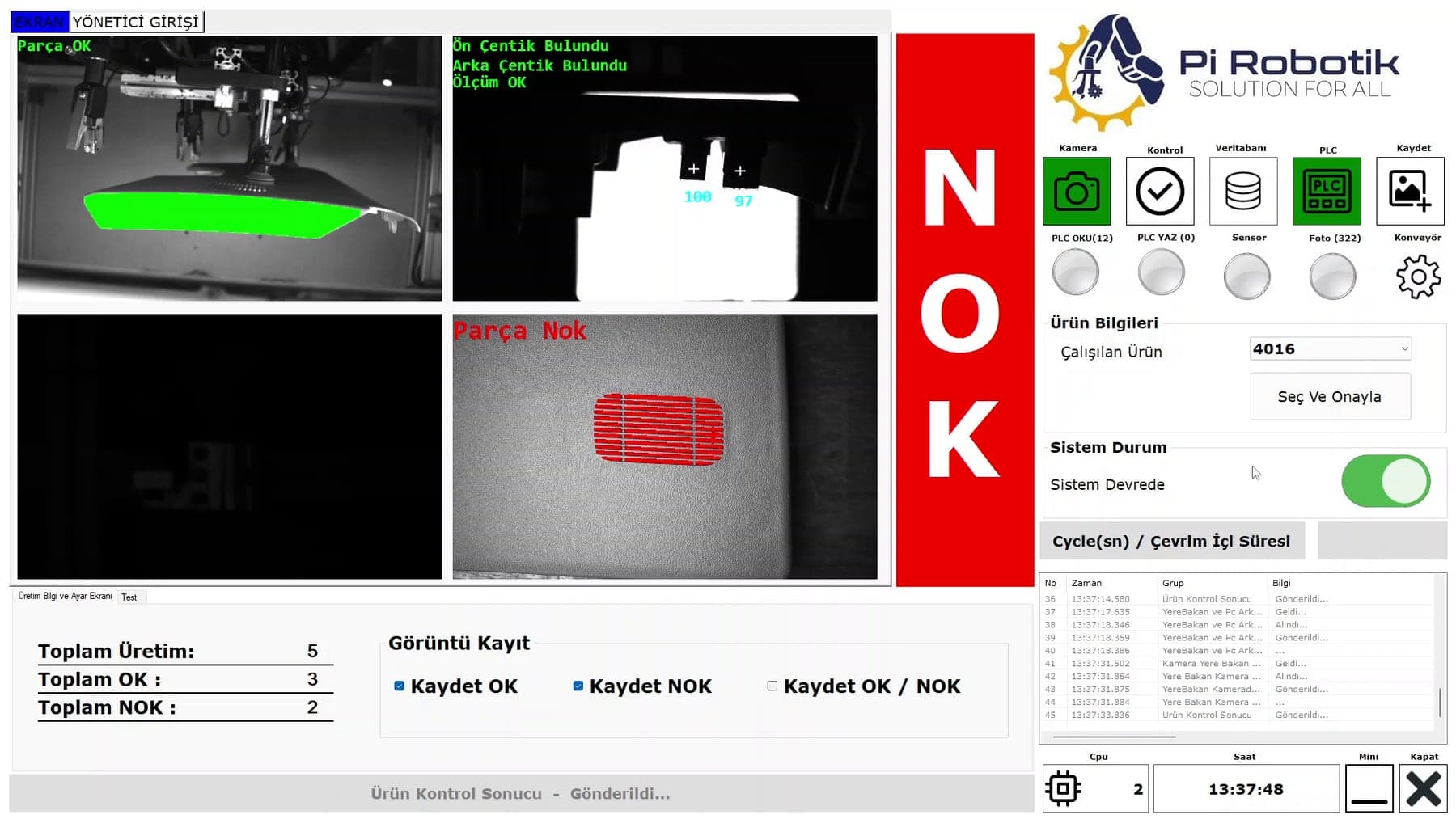

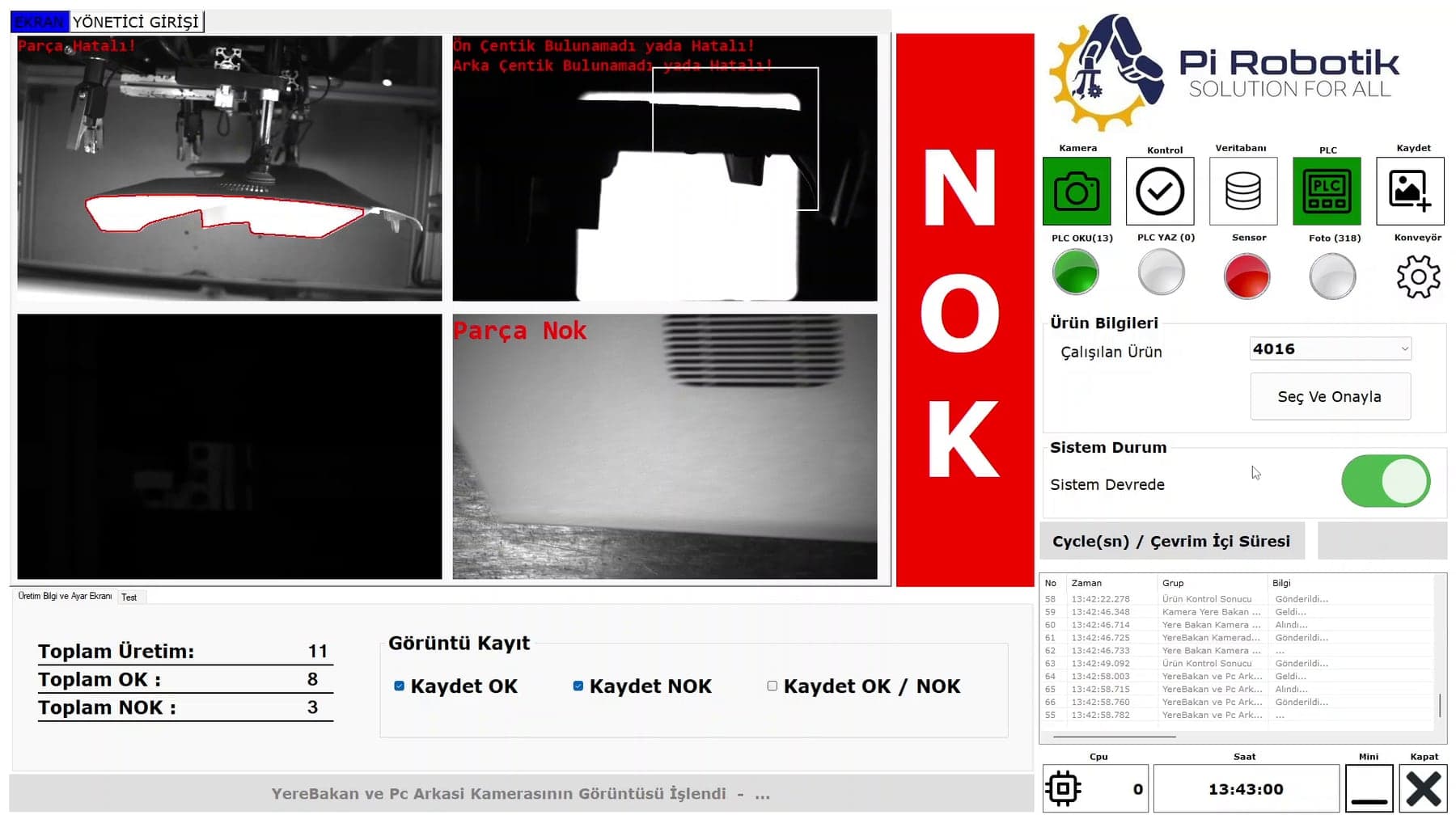

Aşağıdaki ilk ekranda şekli ve çentikleri doğru olan ama ızgara bölgesi hatalı bir parça, ikincisinde çentikleri bulunamayan bir parça NOK olarak ayrılıyor.
