Görüntü İşleme
OCR (Karakter Okuma)
Derin öğrenme tabanlı OcrVision yazılımımız, lastikteki DOT kodu gibi siyah üzerine siyah kabartma yazıları ve kazınmış karakterleri güvenilir biçimde okur.
Endüstriyel karakter okuma, doküman OCR'ından farklı zorluklar taşır: karakterler kauçukta kabartma, metalde kazınmış, plastikte lazer markalı ya da mürekkeple basılmış olabilir; kontrast düşük, yüzey kavisli ve parlak olabilir. Lastik yanağındaki DOT kodu bunun en zor örneklerinden biridir: karakterler, siyah kauçuk üzerinde yine siyah ve kabartmadır.

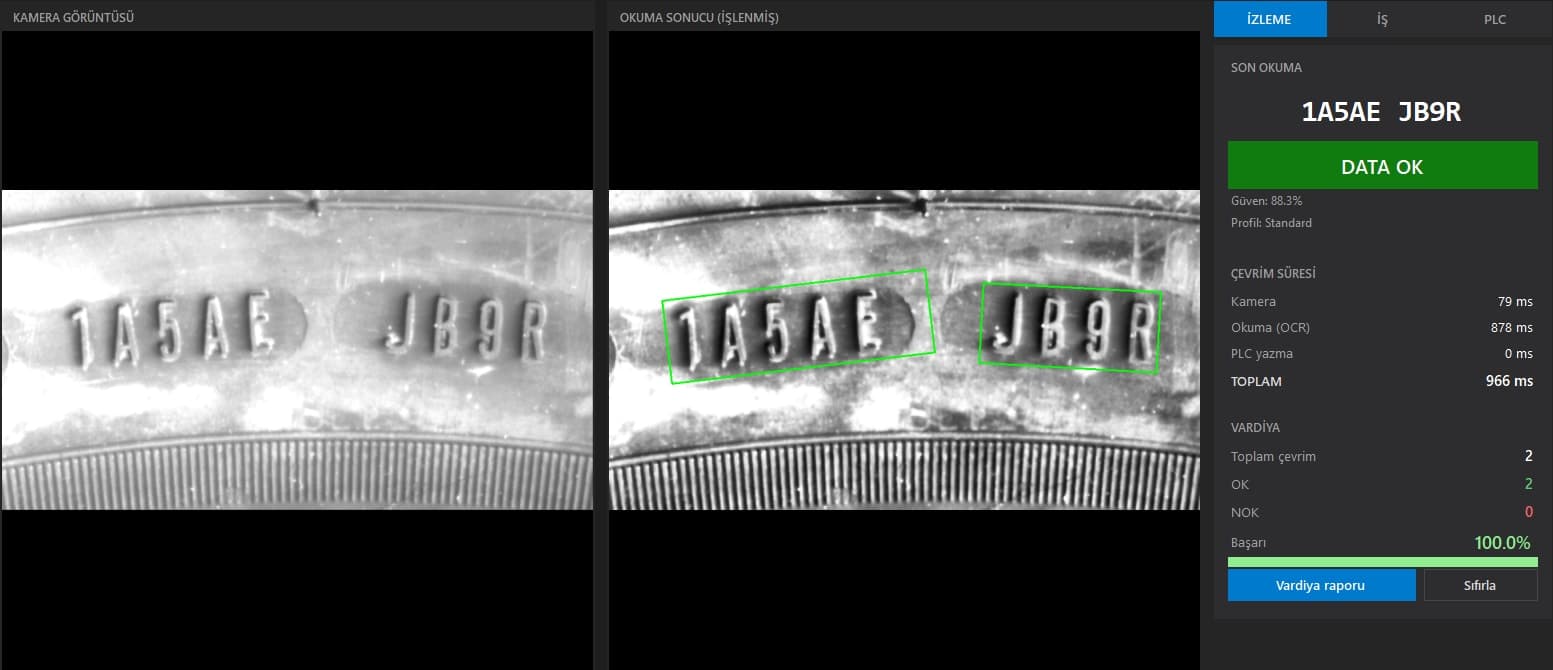

Lastik uygulamamızda kamera, DOT kodunun bulunduğu bölgeyi görüntüler; OcrVision görüntüyü işleyerek kabartma karakterleri belirginleştirir, kodu okur ve sonucu PLC'ye gönderir. Kod okunamazsa sistem alarm verir. Operatör ekranında okunan kod ve güven değeri, kamera, okuma ve PLC sürelerine ayrılmış çevrim süresi ile vardiya boyunca OK ve NOK sayıları izlenir; sayfadaki örneklerde toplam çevrim yaklaşık 1 saniyedir.
OcrVision derin öğrenme tabanlıdır: okuma modelini her müşterimiz için sahadan toplanan görüntülerle eğitiyor, hattaki ürüne, karakter yapısına ve yüzey koşullarına göre şekillendiriyoruz. Sahadan yeni veri geldikçe model yeniden eğitilerek iyileştirilebilir.
Kodun yeri bilinmediğinde lastiğin tüm yanağı görüntülenir, dairesel yüzey düzlemsel bir şeride açılır ve DOT kodu bu şerit üzerinde bulunup okunur; böylece lastiğin istasyona hangi açıyla geldiği önemli olmaz. Aynı yaklaşım metal ve plastik parçalardaki seri numarası, parça kodu, tarih ve lot bilgilerine de uygulanır.
Uygulamamızdan
Gerçek görüntüler üzerinde aldığımız sonuçlar; büyütmek için tıklayın.
Öne çıkanlar
- Lastikte DOT kodu okuma
- Siyah üzerine siyah kabartma karakterler
- Sahadan toplanan verilerle eğitilen derin öğrenme modeli
- Dairesel yanağı düzleme açarak kod bulma
- Sonuç PLC'ye, okunamayınca alarm
- Vardiya istatistikleri ve raporu
Uygulama alanları
- Lastik (DOT kodu)
- Otomotiv parça kodları
- Metal ve plastik parça işaretleri
- İlaç ve gıda ambalajında tarih/lot
